技術の特徴
「こんなもの作れない？」「こんなことできない？」を叶えます。
協成は、フォトエッチング技術による精密加工と多種多様な加工を組み合わせたソリューションで、今までできなかった革新的な形状や機能を実現します。
技術内容
-

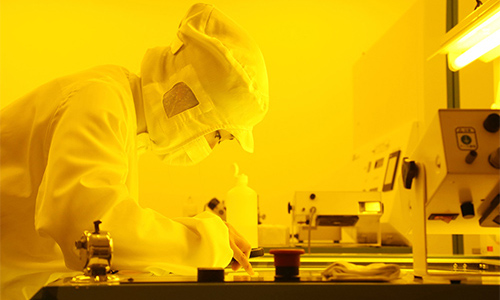

フォトエッチングコア技術どこよりも高精度・高密度な加工に対応し、競争力の高い製品づくりに貢献します。- ハーフエッチング
- 大型エッチング
- 特殊金属エッチングなど
-
加工技術エッチングだけでは作ることができないユニークな形状をさまざまな加工技術で実現します。- 拡散接合・異種金属接合
- レーザー接合・スポット溶接

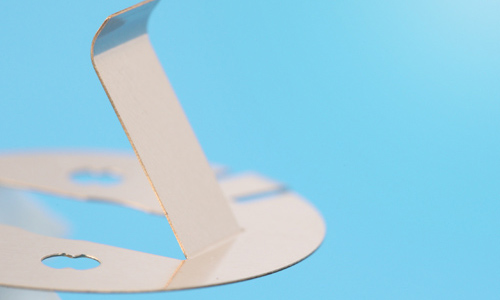

- 曲げ加工
- 研削・切削加工など
-
表面処理技術品質向上のための各種塗装や、装飾のための塗装もお任せください。- 各種メッキ
- ブラック表面・黒クロム処理
- 電解研磨・ブラスト処理
- 各種コーティング
- 鏡面処理・塗装処理など
加工精度

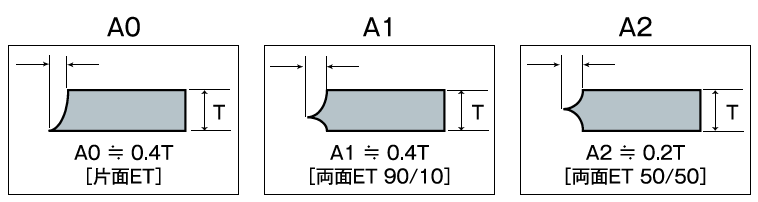

- 加工断面
-

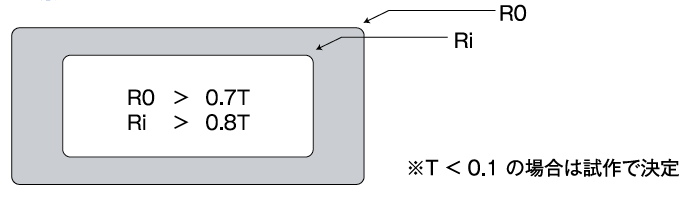

- 加工限界（1）
-
- 加工限界（2）
-
| 厚さ(T) | 最小D寸法 | 実用最小D寸法 | 実用最小W寸法 | DW精度 |
|---|---|---|---|---|
| 5〜12.5 ㎛ | 試作で決定 | 試作で決定 | 試作で決定 | 試作で決定 |
| 25 ㎛ | ||||
| 50 ㎛ | ≒ 1.6T | 100 ㎛ | ≒ 0.7T | ± 15㎛ |
| 100 ㎛ | ≒ T | 150㎛ | ≒ 0.5T | ± 15㎛ |
| 150 ㎛ | 200 ㎛ | ± 25㎛ | ||
| 250 ㎛ | 250 ㎛ | ± 40㎛ | ||
| 500 ㎛ | 500 ㎛ | ± 75㎛ |
上記よりも高精度をご要求の場合は、別途ご相談ください。
ブリッジ形状
ブリッジ形状
エッチング処理には、製品と枠を継ないでいるブリッジが必要になります。ここでは、弊社のスタンダードタイプなブリッジをご紹介します。特殊なものにつきましては、ノウハウ上の問題がありますので、掲載は控えさせて頂いております。
対応材質
銀、パラジウム、純銅、黄銅、リン青銅、BeCu、洋白、チタン銅、SUS、ハステロイ、インコネル、パーマロイ、コバール、タングステン、モリブデン、アルミ、チタン、マグネシウム、42アロイ、鉄、ニッケルなど
主な利用分野
-
半導体関連部品半導体テスト関連部品、半導体パッケージ部品など -
エレクトロニクス関連部品自動車、スマートフォン、光学機器の精密部品など -

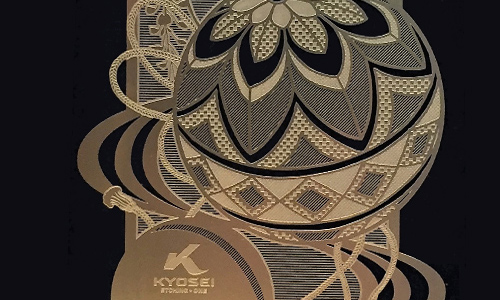

装飾・インテリア店舗・商業施設・自動車などの内外装デザイン、インテリア雑貨など
